Activité N° 2

IDENTIFICATION DES BLOCS FONCTIONNELS

ARCHITECTURE D'UN SYSTEME TECHNIQUE

Un système technique est le plus souvent un assemblage de constituants ayant chacun une fonction élémentaire. Il est possible de faire ressortir une structure de cet assemblage.

Par exemple :

• Constituants associés à l'information ==> Ils feront partie de la chaîne d'information
• Constituants associés à l'énergie ==> Ils feront partie de la chaîne d'énergie

L'activité 2 consiste à identifier les blocs fonctionnels et les constituants associés, qui constituent la chaîne d'énergie

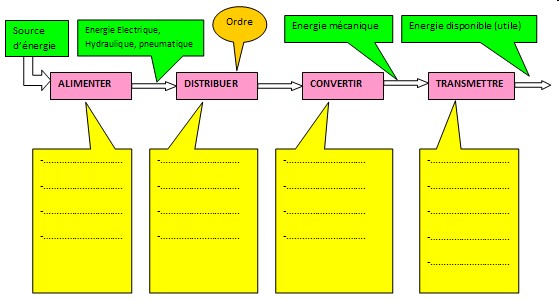

Une chaîne d'énergie est un ensemble de constituants associés de manière structurée et permettant à partir d'une source d'énergie d'agir sur une matière, une énergie. L'organisation de la chaîne d'énergie est composée des groupes fonctionnels suivants:

Alimenter en énergie ==> Fonction : ALIMENTER

Distribuer l'énergie vers les convertisseurs ==> Fonction DISTRIBUER-CONVERTIR

Convertir les énergies en énergies utiles ==> Fonction DISTRIBUER-CONVERTIR

Transmettre les énergies utiles aux éléments du système ==> Fonction TRANSMETTRE

Cliquer sur les liens pour découvrir ces fonctions



Travail demandé :

Question 1 : Classer les différents constituants, dans la chaîne d’énergie en tenant compte de leur groupe fonctionnel

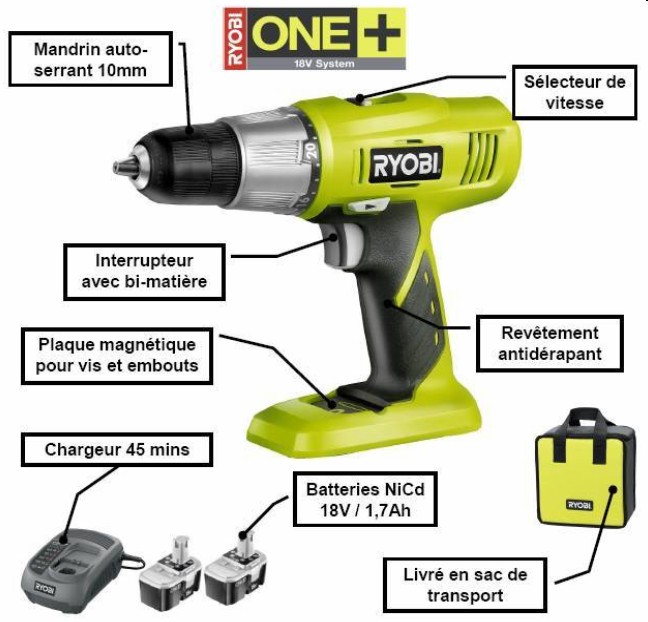

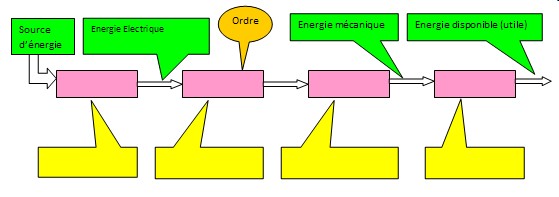

Question 2 : Compléter la chaine d’énergie de la perceuse

(Répondre directement sur le document réponse "Activité N°2")
