Activité N° 5

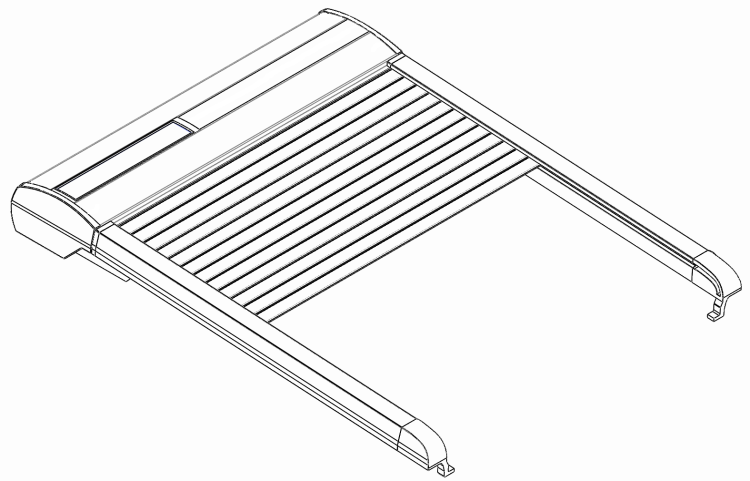

CHAINE D'ENERGIE d'un volet solaire VELUX

Objectif : Décoder l'organisation d'une chaine d'énergie.

RAPPEL :  Une chaîne d'énergie est un ensemble de constituants associés de manière structurée et permettant à partir d'une source d'énergie d'agir sur une matière, une énergie (voir activités 3 et 4).

Problématique :

Actuellement, les combles sont le plus souvent aménagés et équipés de fenêtres de toit. Dans le cadre d’une amélioration du confort de l’habitat, il est intéressant d’équiper ces fenêtres d’un volet roulant qui permet de contrôler la luminosité, d’accroître l’isolation thermique et d’augmenter le confort acoustique.

Pour répondre à des exigences de confort d’utilisation, de rénovation et de domotisation, certains modèles sont motorisés, pilotables à distance et autonomes en énergie (pas de passage de câbles électriques).

Question :  A partir du diagramme sysML ci-dessous, dessiner la chaine d'énergie du volet solaire en utilisant les termes : Moduler, Déplacer, Convertir, Stocker, Transmettre et Produire.

(Source : Sujet BAC STI2D ETT 2013)
