Activité 3

Le Hacheur 1 quadrant

Déterminez la valeur moyenne de la tension v dans les cas suivants et calculez la valeur de  α :

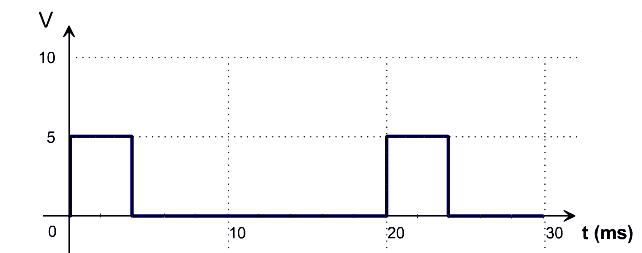

Fig 1 :

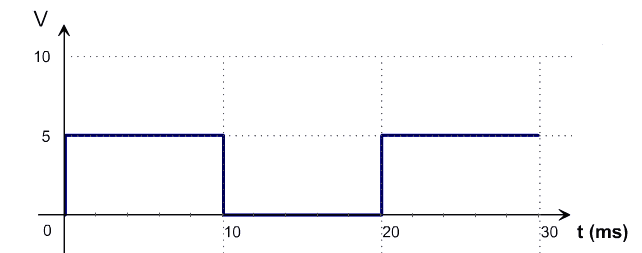

Fig 2 :

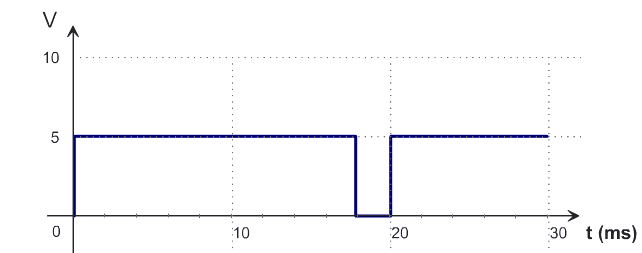

Fig 3 :

Vérifiez vos résultats avec le GBF virtuel :   ici

Suite du cours Le Hacheur 1Q courants  :  ici
