Description fonctionnelle

Description fonctionnelle

3 diagrammes interviennent dans la modélisation fonctionnelle d'un système.

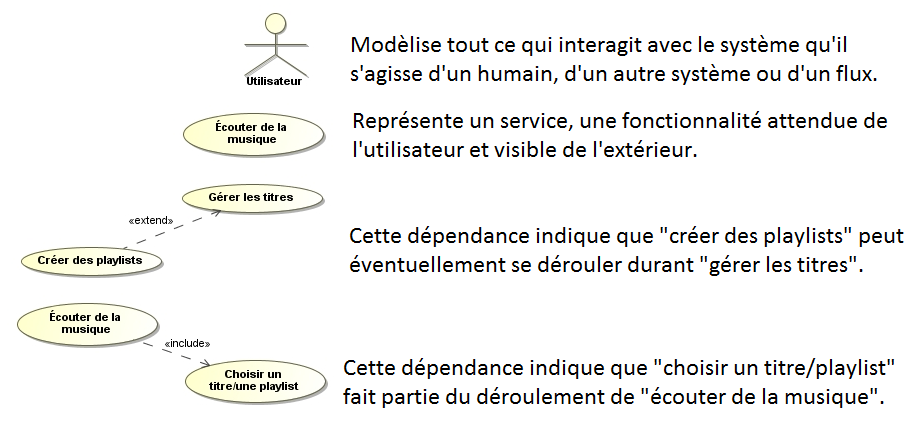

Le diagramme des cas d'utilisation (UCD)

• Il délimite la frontière entre ceux qui interagissent avec le système, les acteurs  (humains,  systèmes, flux d'énergie, de matière, etc.), et le système lui même ;
• les cas d'utilisation présentent de façon organisée les fonctionnalités métier attendues du point de vue de l'utilisateur final ;
• Il associe les cas d'utilisation aux acteurs concernés.
• Chaque cas d'utilisation fait l'objet d'une description soit textuelle, soit par un diagramme comportemental (diagramme d'état ou de séquence).

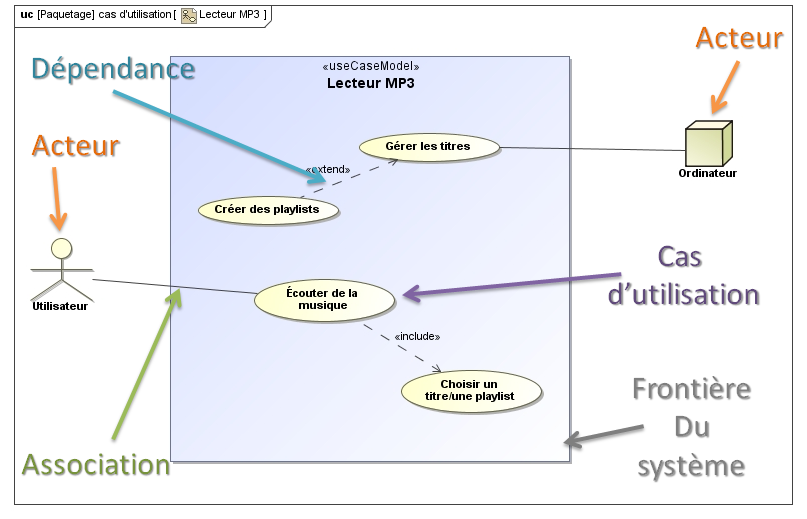

                                               Diagramme des cas d'utilisation d'un lecteur MP3 (partiel)

Le diagramme des exigences

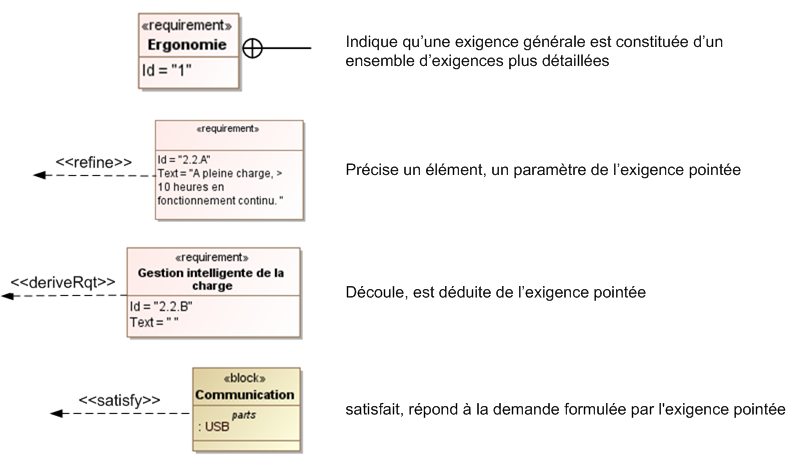

       Il répertorie et organise les exigences de toute nature énoncées dans le cahier des charges (les contraintes fonctionnelles, les performances attendues, les limites, les exigences commerciales, etc). Exemple

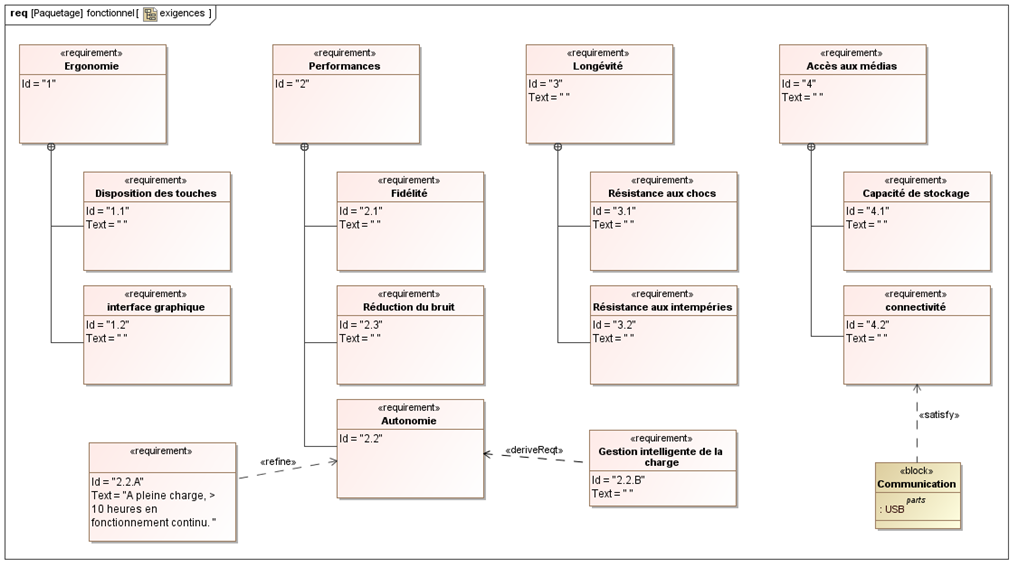

Diagramme d'exigence partiel d'un lecteur MP3

Le  diagramme de contexte

       Il complète éventuellement la description fonctionnelle en présentant tous les éléments externes qui influencent le système étudié et le système lui même.

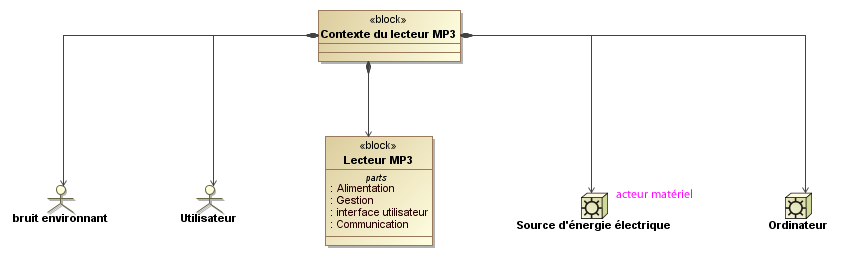

                                                       Diagramme de contexte d'un lecteur MP3
