Diagramme de block interne (IBD)

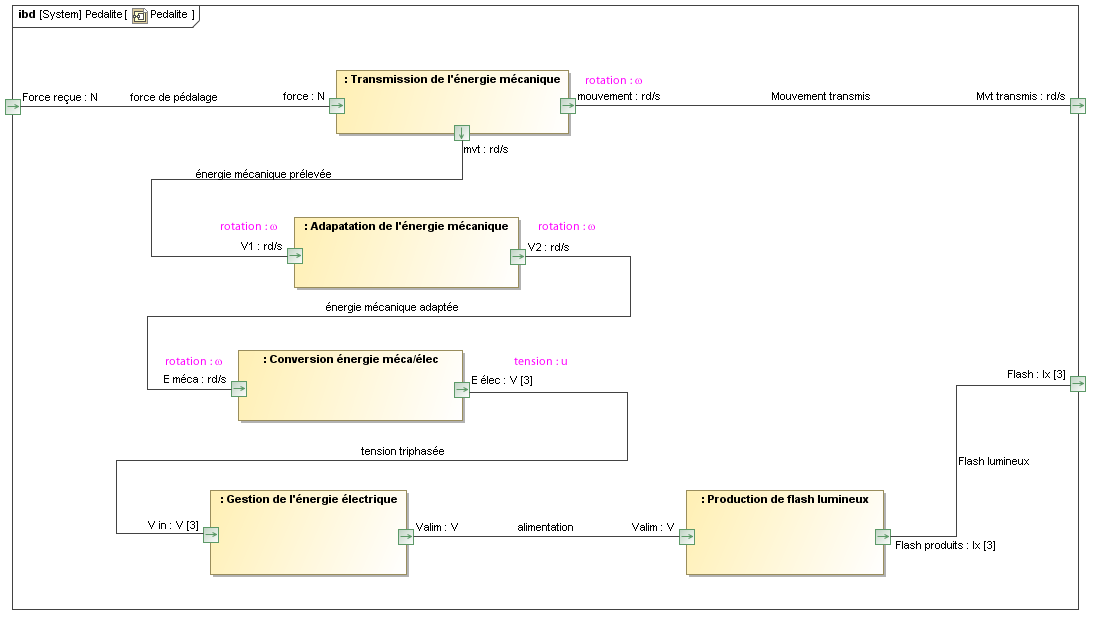

Le diagramme ci dessous présente la composition et l'interconnexion des parties de la pédale lumineuse KPL200

Pour répondre aux questions suivante, consultez la rubrique constitution interne.

• identifiez :

• les éléments réels faisant partie du block "Adaptation de l'énergie mécanique".
• le block constitué de la génératrice (6).
• l'élément réel constitué des parties "Gestion de l'énergie électrique" et "Production de flash lumineux".

• Le type des ports "E élec" et "V in" indique qu'ils véhiculent 3 tensions (V[3]). En faisant une recherche sur wikipédia à propos des tension triphasées, justifiez la définition de ces ports.
