Le contexte

Le diagramme de contexte de La pédale lumineuse répertorie les éléments faisant partie de son environnement.

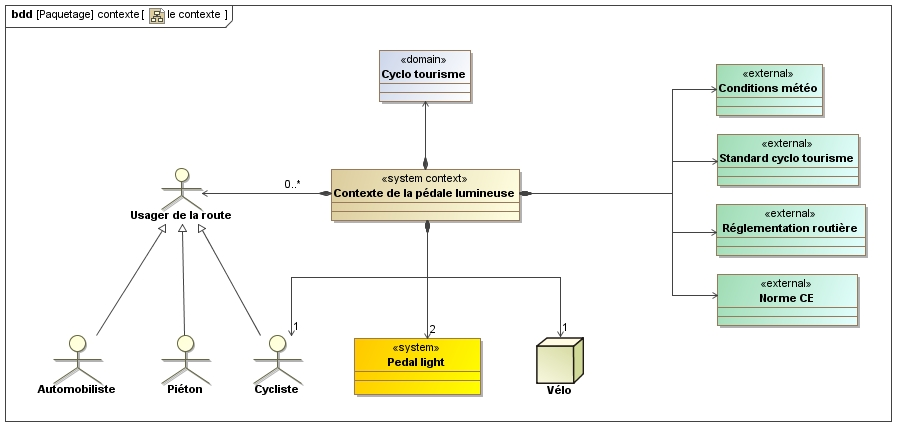

                                                       Diagramme de contexte de la pédale KPL200

• Expliquez/justifiez pourquoi le Vélo et le Cycliste sont représentés par des acteurs ?

• Expliquez comment sont représentés les points suivants sur le diagramme :

- On suppose que dans un contexte d'utilisation normale, il y a 2 pédales sur 1 vélo et 1 cycliste sur ce vélo;

- Les usagers de la route peuvent être des cyclistes, des automobilistes ou des piétons.

• Modifiez/complétez ce diagramme afin qu'apparaîssent également les usagers de la route comme les conducteurs de camion et les motards.

• Que nous indiquent les éléments externes Conditions météo, Normes cyclo tourisme et Réglementation routière ?
