Activité 1
|
ACTIVITE 1 |
Créer un répertoire dans Mes Documents nommé : smartphone4-« Votre nom » et copier les fichiers contenus dans le répertoire "files/Docs"
Ouvrir le logiciel SolidWorks
et demander une nouvelle pièce
.
Sauvegarder sous : Mes Documents/Bati-« Votre nom »
A l’aide des pages suivantes, modéliser le bâti sans les vitres.
Nom du volume ou des volumes |
Plan d’esquisse |
Dessin coté de l’esquisse |
Fonction volumique |
Dessin en perspective du résultat – remarque éventuelle |

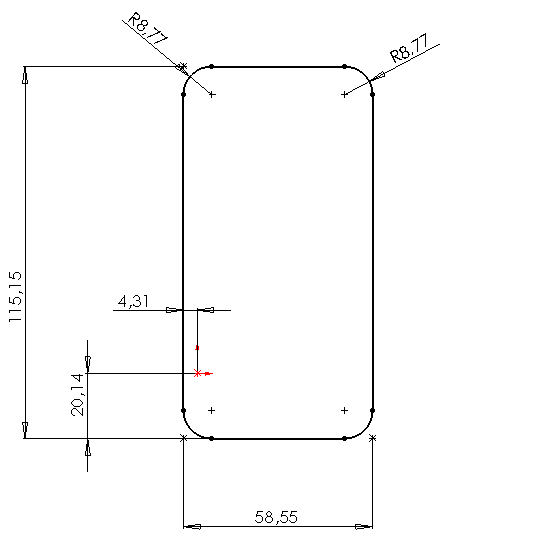

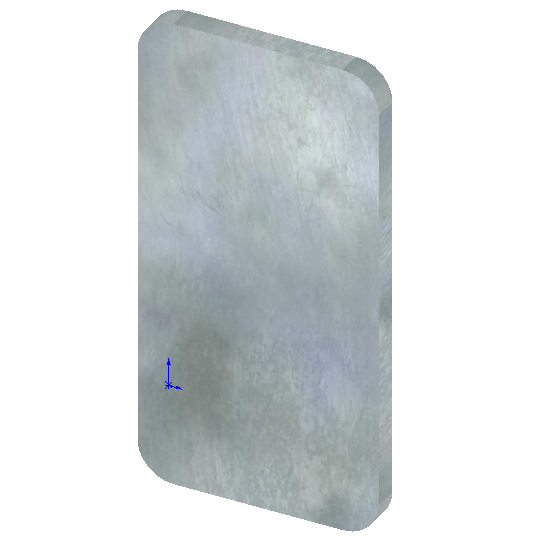

Structure |
Plan de face |
|
Extrusion sur 6,17mm |
Dans l’arbre de création, faire un clic droit sur la fonction : Apparence/Métal/Alu/Alu. sablé |

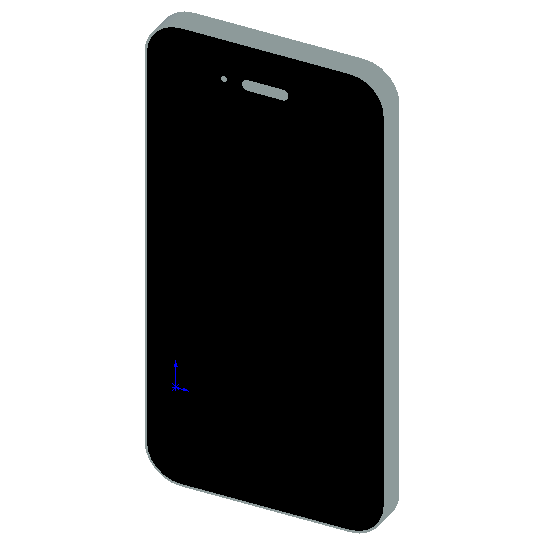

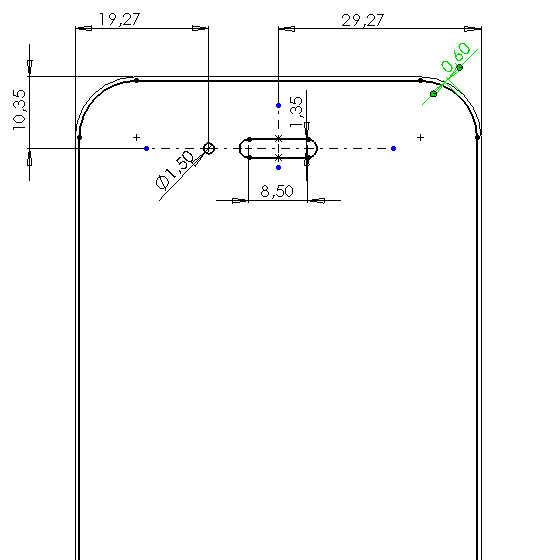

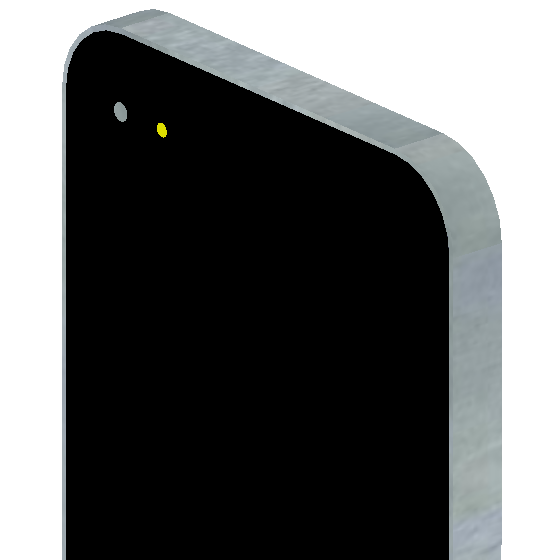

SurfaceEcran |
Face avant de Structure |
|
Extrusion sur 0,01mm |
Dans l’arbre de création, faire un clic droit sur la fonction : Couleur/Noir |

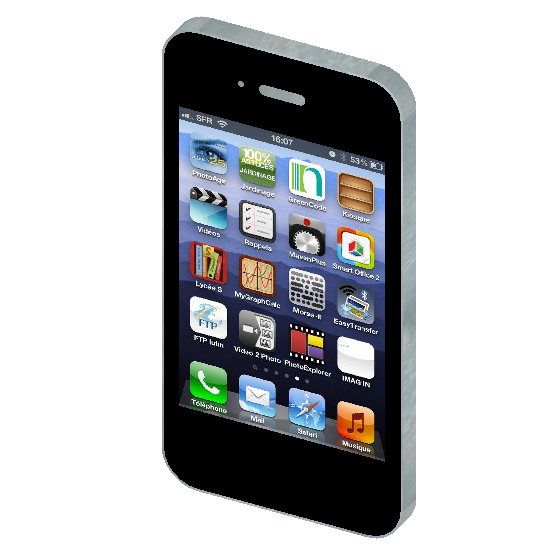

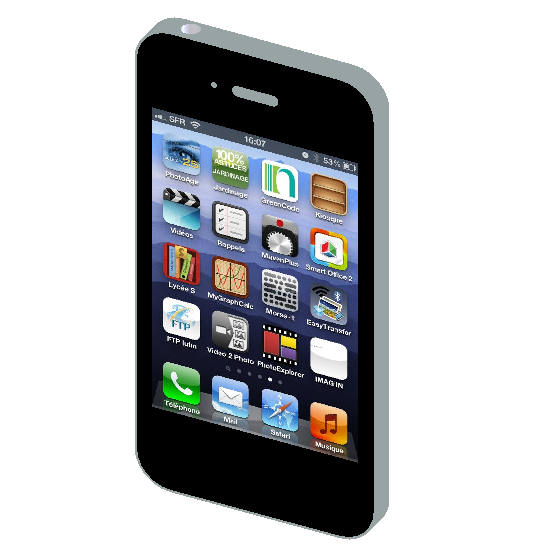

ImageEcran Aller chercher dans le menu outils ; "outils d'esquisse-image d'esquisse" |

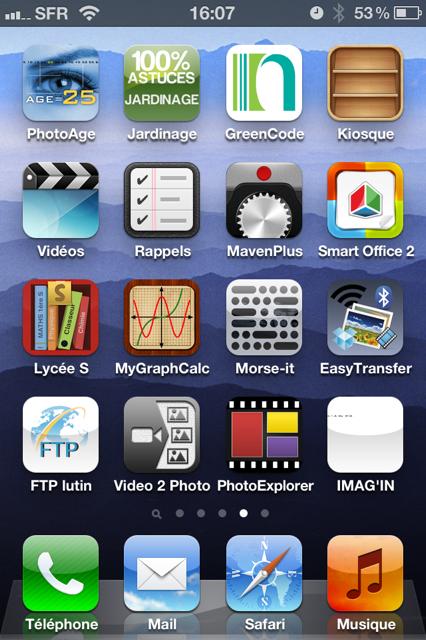

Face avant de SurfaceEcran Cliquer sur l'image ci contre pour charger le fond d'écran |
|
Néant |
|
SurfaceArriere |
Face arrière de Structure |
|
Extrusion sur 0,01mm |
|

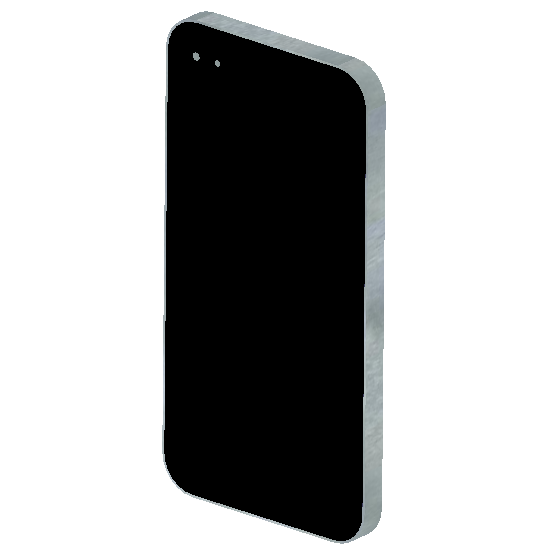

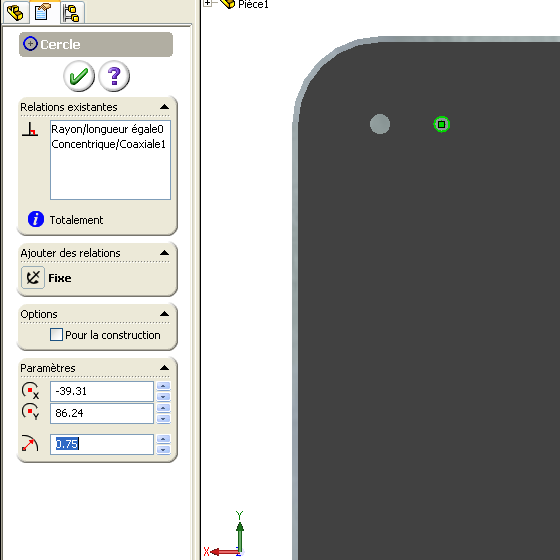

CameraArriere |
Face arrière de Structure |
|
Extrusion sur 0,01mm |
|

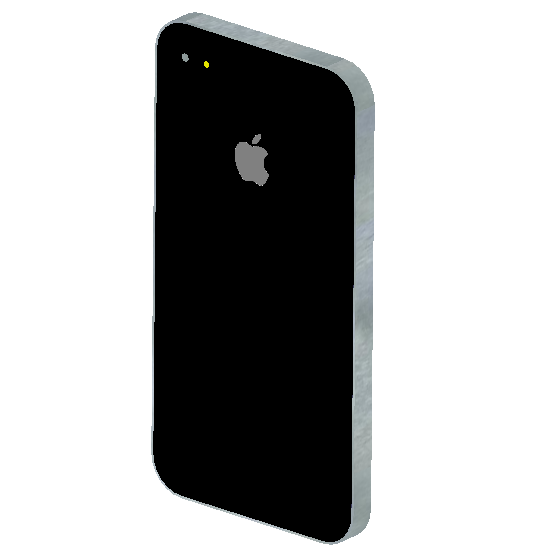

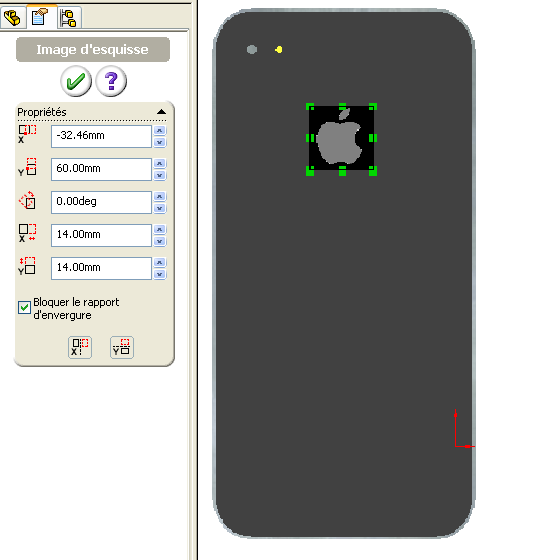

ImagePomme Aller chercher dans le menu outils ; "outils d'esquisse-image d'esquisse" |
Face arrière de SurfaceArriere Cliquer sur l'image ci contre pour charger le fond d'écran |
|
Néant |
|

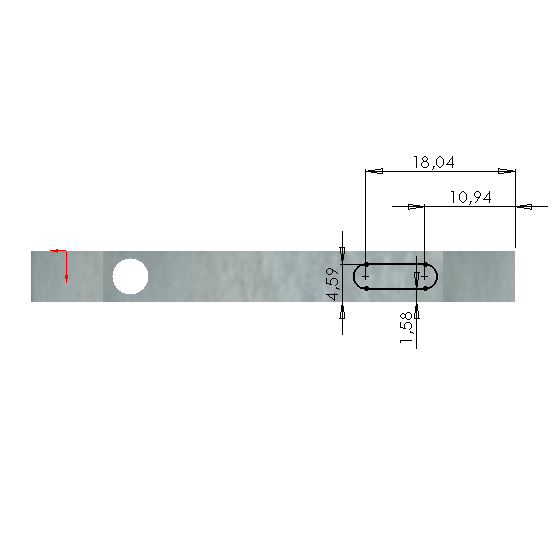

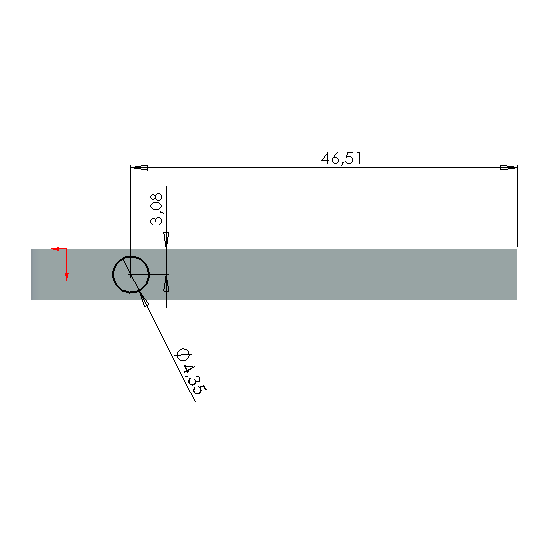

PriseJack |
Face dessus de Structure |
|
Enlèvement par extrusion sur 10mm |
|
BoutonMarche |
Face dessus de Structure |
|
Extrusion sur 0,01mm |
|

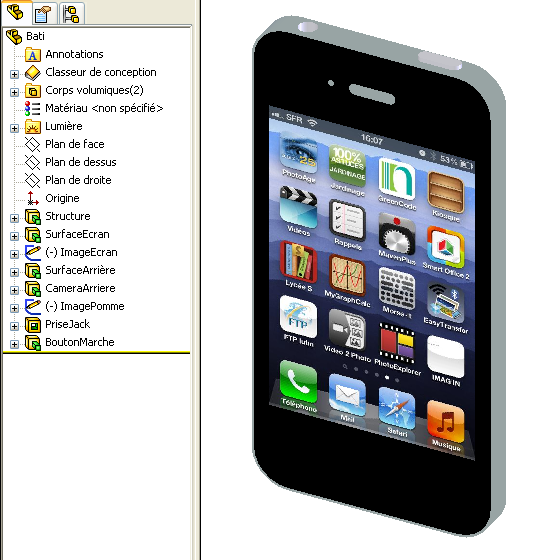

Mettre les couleurs et les images nécessaires de le smartphone 4 (dans Mes Documents/ iPhone4-« Votre nom » /)
Demander un nouveau document : « Assemblage ».
Faire glisser à l’intérieur de cet assemblage votre pièce Bati-« Votre nom » et les pièces :
Sauvegarder sous smartphone4-« Votre nom ».sldasm

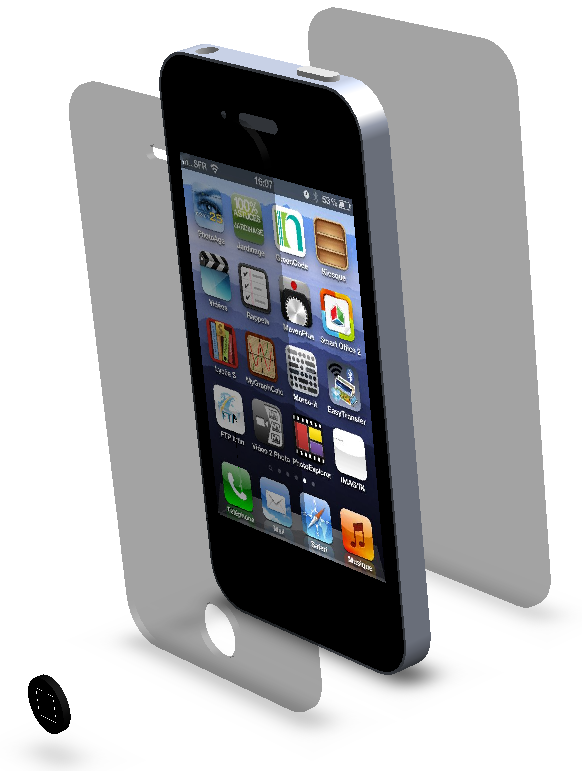

Assembler les pièces Bati-« Votre nom » .slprt avec « VitreAvant.slprt », « VitreArriere.slprt » et « BoutonHome.slprt » en mettant des contraintes
.

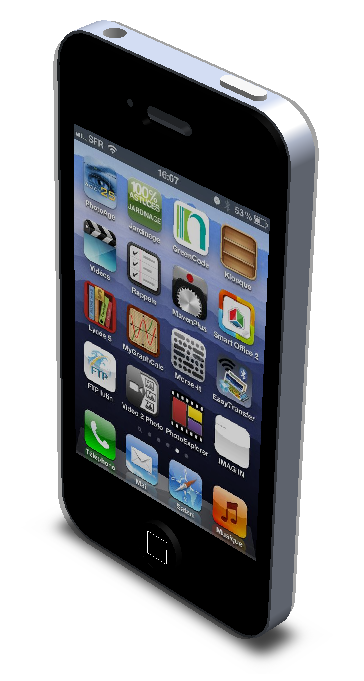

Une fois ce travail terminé et si vous avez de l’avance, utiliser les outils de visualisation de SolidWorks pour produire un document destiné à valoriser l’image commerciale du produit.

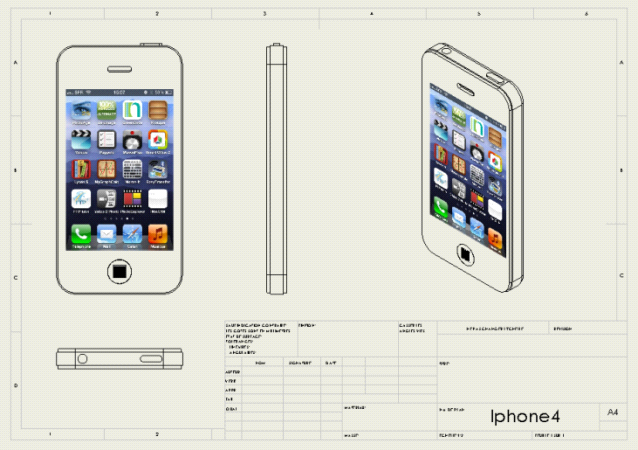

Demander l’ouverture d’un nouveau document « Mise en plan » et réaliser le plan d’ensemble selon la classification de la méthode européenne de disposition des vues de ce smartphone (plan identique au document ci-dessous).
Identifier à l’aide du guide du dessinateur industriel, la classification du dessin fourni de l’iPhone 4 dans le menu Ressources complémentaires. Donner la réponse oralement à votre professeur.
